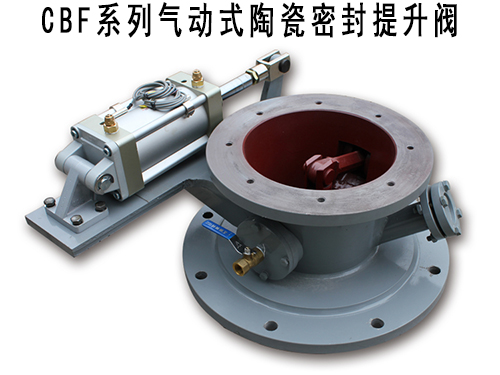

产品编号:CBF系列气动式陶瓷密封提升阀
产品规格:CBF

一、产品应用范围:
     CBF系列气动式陶瓷密封提升阀,主要适用于火力发电厂气力输灰系统中仓泵的进料启闭控制,也可以用于冶金、化工、食品、制药等领域的干灰、干粉的气力输送,例如:用于其它粉料输送管道如氧化铝干粉、水泥及面粉等进料装置的启闭。本阀在现有国外阀门技术的基础上,创造性的采用陶瓷和橡胶双密封结构,阀门关闭后不但任何方向全部密封,而且密封装置使用寿命相当长;阀体阀盖采用WCB铸钢件及无缝钢管焊接而成,能有效地阻止管道磨损。本阀密封性能好,耐温、耐磨性强,启闭灵活,无卡灰及积灰现象。



二、结构特征:
1.采用陶瓷和橡胶双密封结构,不但密封可靠,而且具有超强的耐磨性能,经久耐用。
2.提升阀的硬度封环的材料为特种陶瓷,其化学性能极其稳定,硬度极高(洛氏硬度HRC94以上),仅次于金刚石,强度和韧性与金属材料相当。因此本阀门具有极高的耐磨损、耐腐蚀、耐冲击性能,且隔热性好,热膨胀量小。
3.本阀门设置有密封快速检漏装置,能快速检查阀门的密封情况,无需如圆顶阀采用气压变化检漏的繁琐。
4.本阀门设置有检查孔,一旦有杂物进入阀体内,可打开检查孔进行清理。
5.本阀门设置有透气孔,如用户需要,可将透气孔连接在灰斗上方,即可省去一个透气阀,也可与透气阀同时使用,达到更好的透气效果。
6.应用范围广,可替代圆顶阀、旋转摆式阀、翻转阀、闸板阀等,用作仓泵的进料门、平衡门及灰库放灰阀等。
7.采用气动传动方式,启闭灵活、可靠。
8.使用寿命长,免维护,降低用户使用成本。


9.主要结构见下图:



三、主要技术参数:
公称压力:1.0MPa
适用温度:≤250°C
驱动方式:气动
适用介质:粉状固体颗粒、粉煤灰等。



四、规格尺寸如下表:

I型陶瓷密封提升阀
1、如原设备上使用的是圆顶阀,可选下表尺寸。

II型陶瓷密封提升阀
2、如原设备上使用的是陶瓷双插板阀,可选下表尺寸。

序号
主要尺寸(mm)
配套气缸
(mm)
DN
D
D1
D2
L
n-d
n1-d1
1
150
Φ285
Φ240
Φ240
400
8-M16
8-Φ22
Φ80
2
200
Φ345
Φ295
Φ295
400
8-Φ22
8-Φ22
Φ100
3
250
Φ395
Φ350
Φ350
420
8-Φ22
8-Φ27
Φ100
4
300
Φ445
Φ400
Φ400
450
8-Φ22
8-Φ27
Φ120

五、订货须知:
        为保证您的使用要求,订货时请详细说明:
                 1、产品型号及规格            2、使用介质及温度
                 3、工作压力                      4、传动方式
                 5、包装要求                      6、表面涂色要求





备注:如电厂进行设备改造,请提供下图所标注的尺寸D1、D2和L,以便我厂配置安装用的过度法兰。
